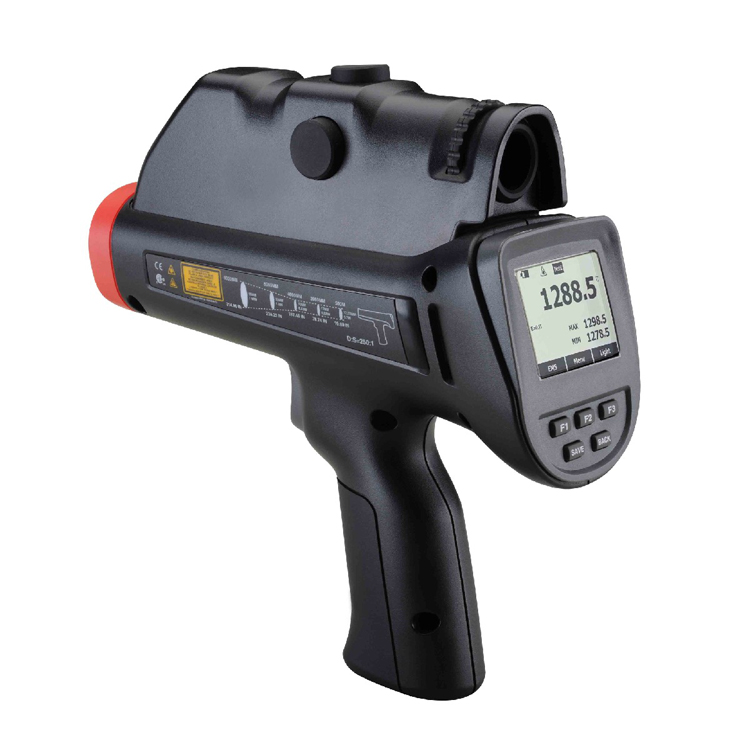

雷泰3ILRSCL2U望遠鏡單激光瞄準手持紅外測溫儀

雷泰望遠鏡單激光瞄準手持紅外測溫儀是為特別應用提供超高性能的紅外測溫儀，光學分辨率最高可至180:1，可以測量遠距離的小目標。

品牌：Raytek雷泰

型號：3ILRSCL2U

雷泰3ILRSCL2U望遠鏡單激光瞄準手持紅外測溫儀是為特別應用提供超高性能的紅外測溫儀，光學分辨率最高可至180:1，可以測量遠距離的小目標。

有更寬的測溫范圍：-30 到 1200°C ，更高的測量精度。

為了在高溫環境下達到準確的測量讀數，3i 系列測溫儀還具有環境溫度補償功能，可以校正目標周圍背景反射的能量。

為特別應用提供的手持式超高性能的紅外測溫儀。

多種瞄準器（單激光/雙激光/交叉激光/望遠鏡/雙功能）可選。

提供中低溫、高溫、玻璃、塑料專用型，多種型號可選。

瞄準器 ：望遠鏡/單激光

測量范圍 ：-30-1200℃

D ：S ：120：1

響應波長 ：8-14μm

響應時間 ：700ms（95%）

探測器 ：熱電堆

測量功能 ：實時值、最小值、最大值、平均值、差值、數據重調、高/低溫報數據記錄、內存100點、環境溫度補償。

測量精度 ：測量值的±1%(1M型：±0.5%)或±1℃，取大值(環境溫度23℃±5℃時)

重復精度 ：測量值的0.5%或±1℃，取大值

液晶顯示 ：1℃為單位，4位帶背景光的液晶數字顯示，7秒保持

發射率 ：0.1-1.0數字可調

模擬輸出 ：1mV/℃

數字輸出 ：RS232 9600波特 輸出間隔1-9999秒可調

電源 ：四節5號堿性電池或者6-9VDC·200mA

工作溫度 ：0-50℃

貯存溫度 ：-20℃-50℃(無電池)

相對濕度 ：10-95％(30℃不凝結)

尺寸重量 ：244毫米×257毫米×71毫米 1000克(望遠鏡型)

3ILRSC/L2U選件1 ：NIST檢驗證書(訂貨時必需說明)

3ILRSC/L2U選件2：IBM兼容機用數字輸出軟件：Data Temp?2軟件/輸出記錄用打印機/電壓適配器模擬打印計算機用電纜/亮度濾光鏡。

3ILRSC/L2U應用領域：電力故障檢測與維護、冶金行業、玻璃行業、水泥行業、塑料行業、石化行業、熱處理。
